solidity 变量内存布局——理论篇

, ,

背景

本文主要参考 其他人的分析 然后实战结合一个标准的 代理合约源码 来分析 storage 变量在内存里的存储情况。

嫌文章太长的，这里先直接总结规律如下：

  1. 变量会按照申明顺序从 0x0 地址开始依次分配存储位置，即 slot
  2. 按照申明先后顺序相邻两个变量能挤进一个 slot（byte32）就挤，不行就另起一个 slot
  3. 定长数组 等价于 连续申明几个相同类型的变量 ，所以参照第 1、2 点处理即可
  4. 变长数组（以 int 数组举例）会先按第 1 点分配 slot，这个 slot 会存当前数组的长度，假设这个长度所在的位置为 slot_0，后续的内存分配将会满足下述条件
    • 第一个元素所在 slot：slot_1 = keccak256(slot_0)
    • 第二个元素所在 slot：slot_2 = slot_1 + 1
    • 第 n 个元素所在 slot：slot_n = slot_n-1 + (n - 1)
  5. 对于长度不大于 31 字节的字符串变量，先按照第 1 点顺序分配 slot，然后低位最后一个字节存储字符串变量的长度，高位存储字符串的 ascii 值。如果长度大于或等于 32 字节，则将其等价视为 变长的 bytes 数组，参照第 4 点处理其内存存储方案
  6. 结构体类型 也等价于 连续申明几个相同类型的变量 ，所以参照第 1、2 点处理即可
  7. 映射类型变量同样先按照第 1 点分配 slot，然后存储每个 value 的 slot 位置为：keccak(key + slot)，这个 + 指字节级别的直接拼接。key 参与了存 value 的 slot 的计算
  8. 对于数组、结构体、映射类型，参照上述 1～7 点找到存储 值 对应的位置 slot 后，再根据 值 的类型再次参照上述规则递归地继续解析内容

正文

先要分析所有变量的申明顺序，proxy 合约本身没有 storage 变量，所有变量都在 逻辑合约 。先从第 1550 行开始：

1
contract dotbit is ERC721Upgradeable, AccessControlUpgradeable {
按顺序递归查看父类 ERC721Upgradeable 和 AccessControlUpgradeable（若有同样的父类，前面已经查看的话，后面就忽略），这些变量都是从 0 开始分配 slot

行数 变量 类型 slot(hex/dec)
426 _initialized uint8 0x0/0
431 _initializing bool 0x0/0
552 __gap uint256[50] 0x1/1
654 __gap uint256[50] 0x33/51
1106 _name string 0x65/101
1109 _symbol string 0x66/102
1112 _owners mapping(uint256 => address) 0x67/103
1115 _balances mapping(address => uint256) 0x68/104
1118 _tokenApprovals mapping(uint256 => address) 0x69/105
1121 _operatorApprovals mapping(address => mapping(address => bool)) 0x6a/106
1539 __gap uint256[44] 0x6b/107
718 _roles mapping(bytes32 => RoleData)
struct RoleData {
mapping(address => bool) members;
bytes32 adminRole;
}		 0x97/151
904 __gap uint256[49] 0x98/152
1556 expires mapping(uint256 => uint) 0xc9/201
1558 BASE_URL string 0xca/202

工具

以 python 为例，计算 slot 相关的 hash 为：

1
2
3
4
5
6
from _pysha3 import keccak_256
import binascii
def byte32(i):
  return binascii.unhexlify('%064x' % i)

# keccak 的计算方法：keccak_256(byte32(0x0)).hexdigest()

初始化

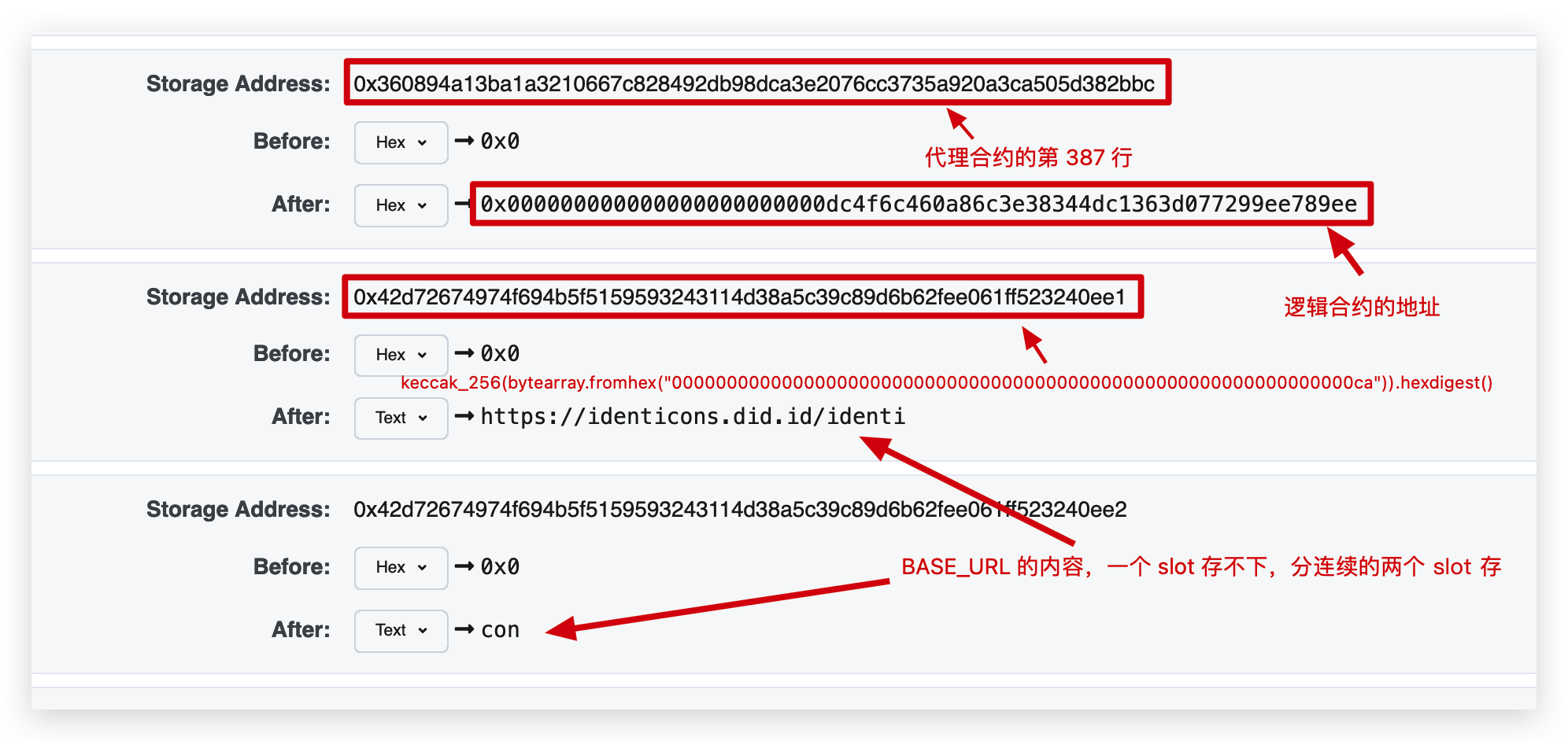

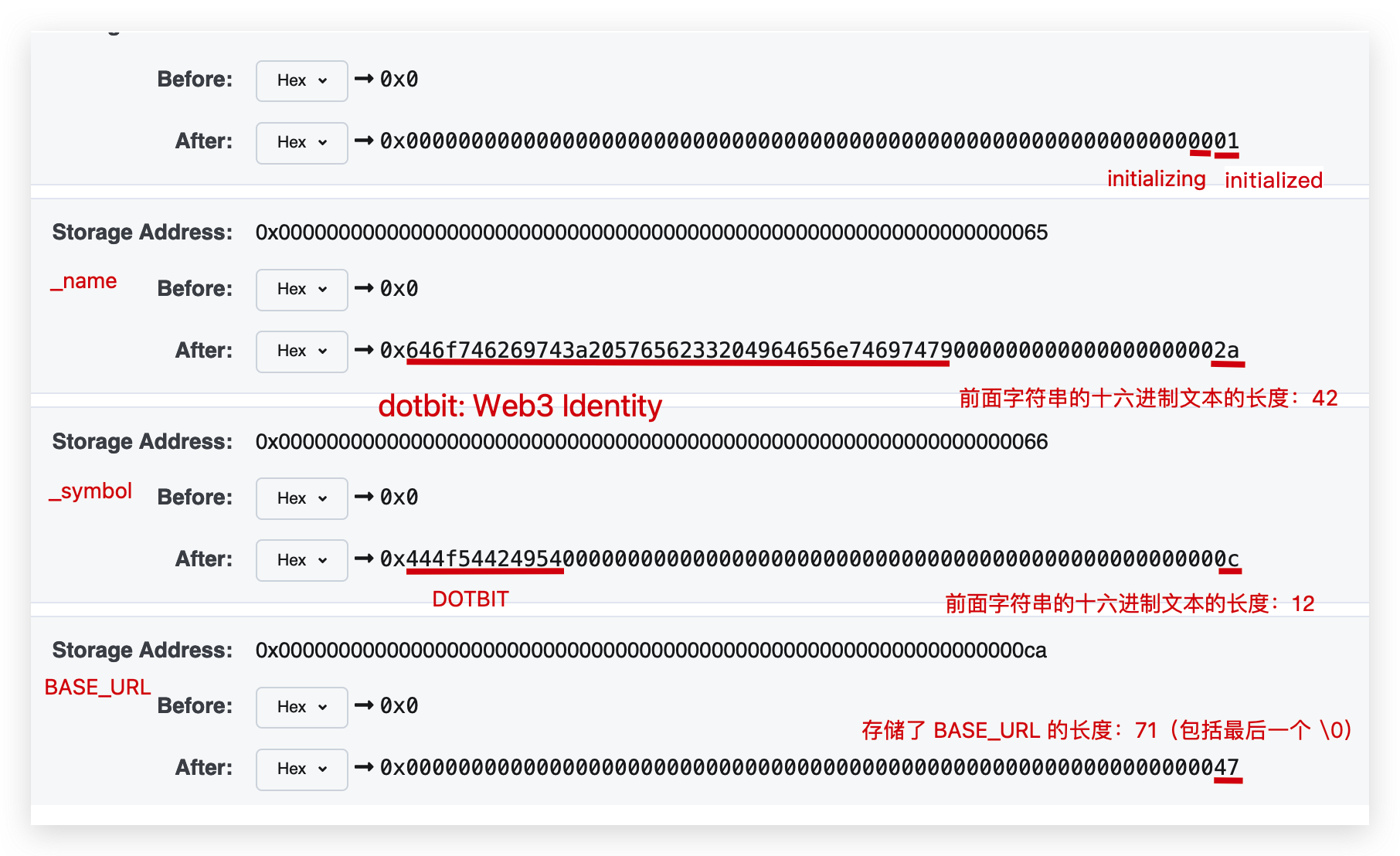

先分析第一笔设置 logic 并调用其 initialize 函数的 交易，展开它的 state 项： file file

mint

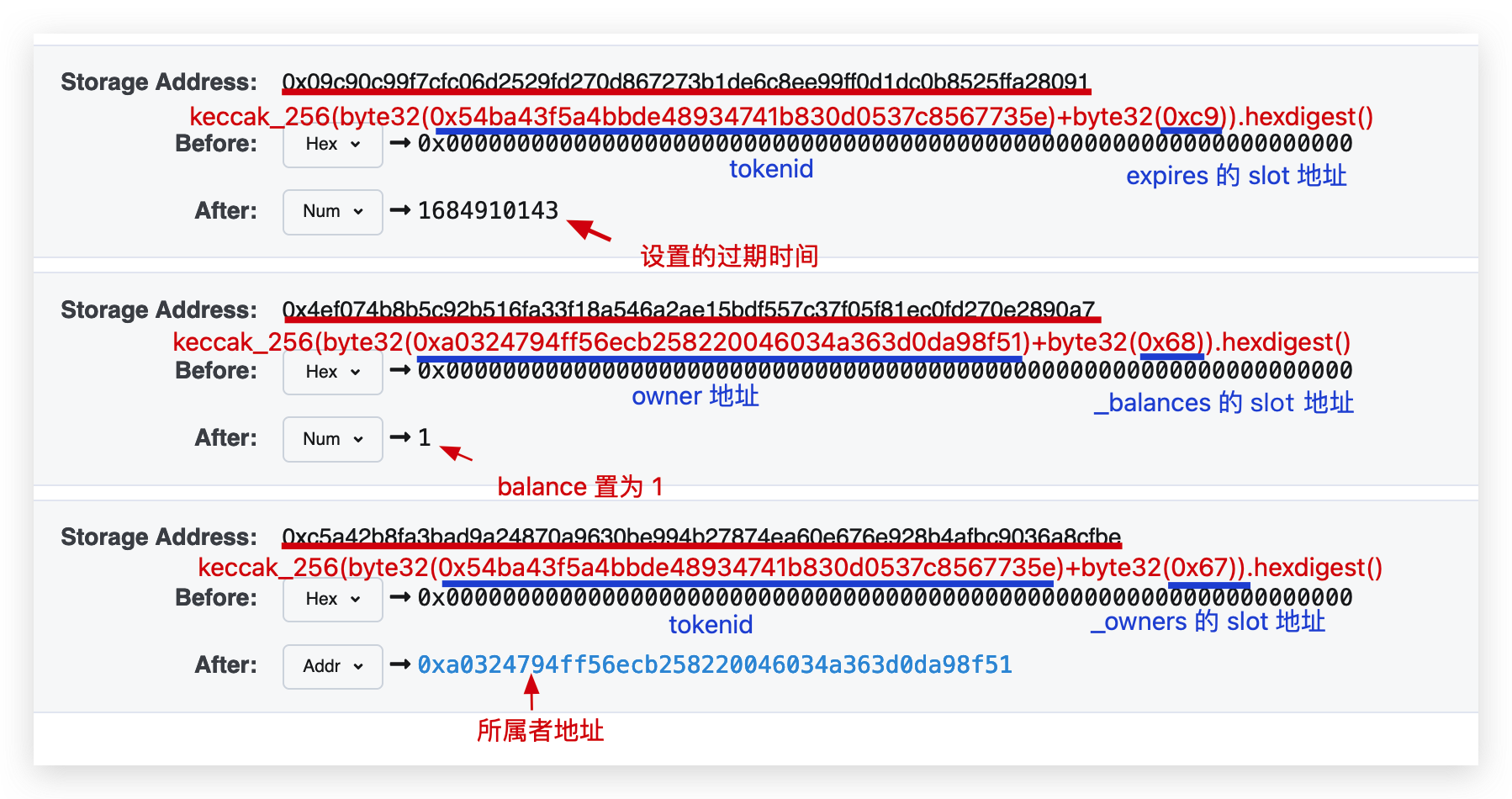

以 这笔 mint 交易为例： file

所以想要用代码获取 slot 的内容，那就需要（以获取上面例子中的过期时间为例）：

1
2
3
4
5
6
# 承接上段代码
from web3 import Web3
w3 = Web3(Web3.HTTPProvider('https://rinkeby.infura.io/v3/<your own key>'))
proxy_addr = "0xb03b90A971bAAF922fd6eDcd8d264BCeBE2E3931"
slot_addr = keccak_256(byte32(0x54ba43f5a4bbde48934741b830d0537c8567735e) + byte32(0xc9)).hexdigest()
print(int(w3.eth.getStorageAt(proxy_addr, slot_addr).hex(), 16))

拓展

以下面的代码举例（ 来源 ）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
assembly {
  let ptr := mload(0x40)
  calldatacopy(ptr, 0, calldatasize)
  let result := delegatecall(gas, _impl, ptr, calldatasize, 0, 0)
}

contract Calldata {
    function add(uint256 _a, uint256 _b) public view
    returns(uint256 result) {
        assembly {
            let a: = mload(0x40)
            let b: = add(a, 32)
            calldatacopy(a, 4, 32)
            calldatacopy(b, add(4, 32), 32)
            result: = add(mload(a), mload(b))
        }
    }
}

  • memory 变量从 0x40 开始
  • calldata 的前 4 个字节为函数签名的 keccak 结果前 4 字节，接着就是函数的（依次）入参
  • mload 指加载 memory 数据到 stack，sload 指加载 storage 数据到 stack。mstore 和 sstore 类似

更详细的资料参见 官网文档

无论是 call 还是 delegatecal ，消耗的 gas 都应该占比总交易的 63/64，剩下的 1/64 的 gas 要去处理 OOG（out of gas） 的错误异常

总结

如果我们试图通过 slot 碰撞来攻击合约的话，以 ENS 举例：

ENS 合约里有记录 ENS 所有权的 _tokenOwner 变量，还有个记录 ENS 过期时间的 expiries 变量，我们的目标是试图通过注册一个特别的 ENS 账户和特别的过期时间使得合约在设置 expiries 的时候将我们想要的目标 ENS 账户的所有权（_tokenOwner ）设置成特别的过期时间（原理就是通过 slot 碰撞实现），然后过期时间以 address 的格式解析的时候就是一个私人 EOA 地址。

那么我们所面临的问题本质其实就是一个 keccak256 碰撞问题（碰撞的代码其实不难实现），但这（至少目前）几乎不可能做到。
